Calpeda EJ, DJ, EDJ. Станции стандарта UNI-EN 12845 для противопожарных систем.

Посмотреть технические характеристики в pdf

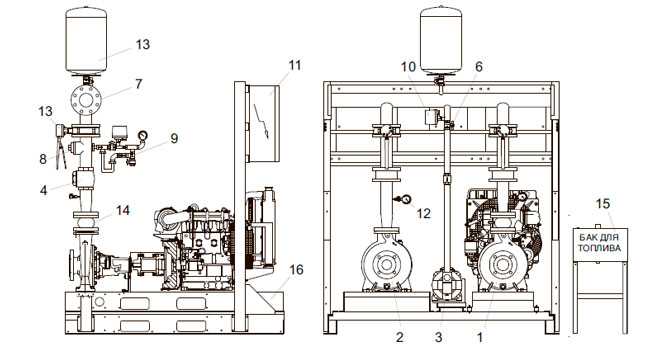

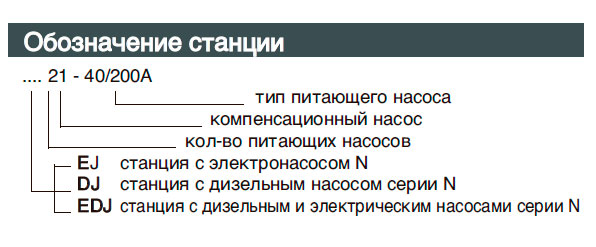

Конструкция

1) Питающий насос

2) Питающий насос

3) Компенсационный насос

4) Дроссельный клапан на всасывании (под заказ только для установки под гидравлическим напором)

5) Мановакуумметр

6) Манометр на выходе

7) Выпускной клапан

8) Откалиброванная мембрана

9) Обратный клапан с возможностью осмотра

10) Дроссельный или шаровой клапан для системы контроля расхода (под заказ)

11) Труба для системы контроля расхода (под заказ)

12) Измеритель для контроля расхода насоса (под заказ)

13) Дроссельный или шаровой клапан на выходе

14) Выходной коллектор

15) Контур ручного контроля (по одному для каждого насоса)

16) Манометр

17) Реле давления для пуска питающих насосов

Реле давления для пуска-остановки компенсационного насоса

18) Пульты управления (по одной для каждого насоса)

19) Мембранные ресиверы

20) Общее стальное основание

Все шаровые или дроссельные клапана блокированы в нормальном рабочем положении с помощью замка с ключом.

Насосы с дизельным двигателем имеют антивибрационные прокладки на всасывании и на выходе.

Исполнение

Станции от итальянской компании Calpeda изготовлены с учетом требований UNI-EN 12845 для питания автоматических противопожарных

систем(с разбрызгивателями) и UNI 10779 для противопожарных систем с гидрантами.

Станции могут иметь 1 или 2 питающих насоса.

Станции оснащены компенсационным насосом, служащим для поддержания давления в системе без включения основных насосов.

Область применения

Питание противопожарных систем (автоматических и с гидрантами)

Работа

Насосы срабатывают при падении давления в противопожарной системе.

Первым включается компенсационный насос; если этот насос не в состоянии восстановить давление, срабатывает питающий насос.

Когда в станции имеется несколько питающих насосов, они срабатывают каскадно, так как пусковые реле давления настроены на разные значения давления.

Реле давления питающих насосов служат только для пуска, так как в станциях стандарта UNI-EN 12845 остановка должна быть ручной, а в станциях стандарта UNI 10779 автоматической с таймером.

Рециркуляционная мембрана обеспечивает работу питающих насосов даже при закрытом выходном отверстии (без расхода воды в системе) - это необходимо для предотвращения перегрева воды в насосе. Еженедельное испытание (под заказ)

Таймер, расположенный в пульте управления, включает питающий насос (только электрический).

Мембрана позволяет избежать перегрева воды в насосе.

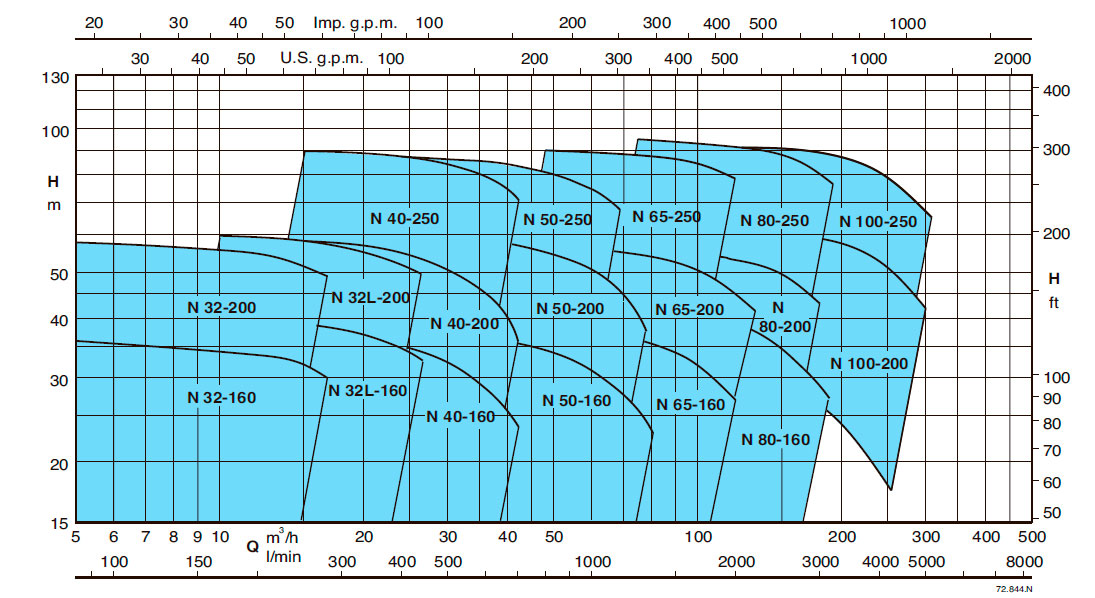

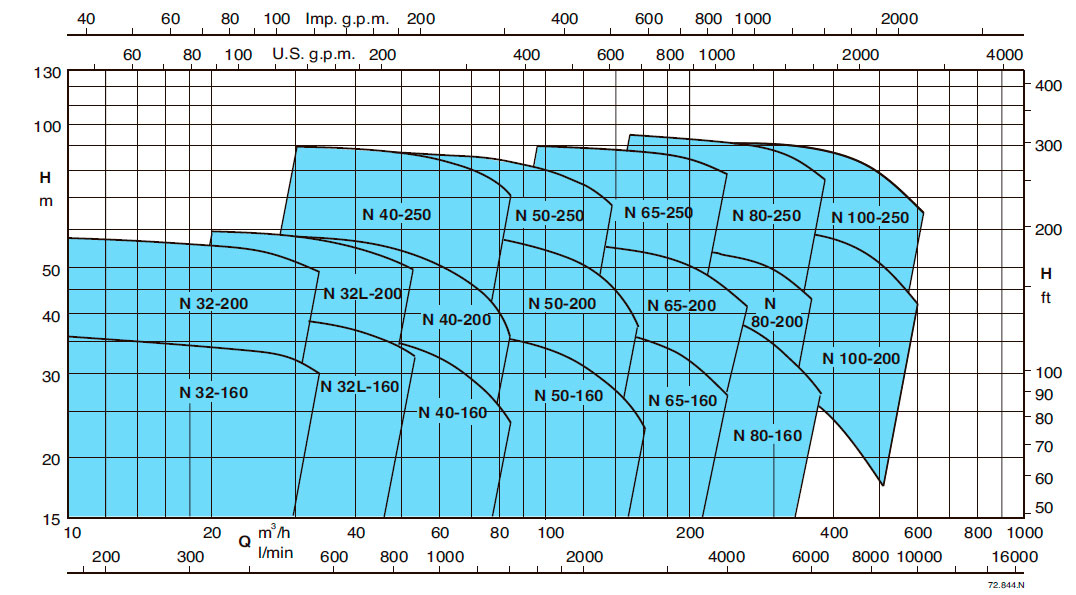

Насосы

Центробежные насосы с одним рабочим колесом серии N агрегатированы через соединительную муфту и прокладку с электрическими или дизельными двигателями. Прокладка позволяет выполнять операции с гидравлической частью, не смещая двигателя.

Компенсационный насос

Может быть струйным самовсасывающим, центробежным с двойным рабочим колесом, вертикальным многоступенчатым или скважинным.

Максимальное давление, обычно, больше, чем у питающего насоса.

Электродвигатели

Индукционные, двухполюсные, 50 Гц, 2900 об./мин. Трехфазные 230/400 В ±10% до 3 кВт 400/690 В ±10% от 4 кВт и выше Изоляция класса F.

Защита IР 55 . Другие напряжения и частоты под заказ.

Дизельные двигатели (для нормализованных насосов серии N)

Двигатели прямого впрыска, с электрощитом, топливным баком, двумя пусковыми аккумуляторами и глушителем.

Гидравлические компоненты

Каждый питающий насос имеет следующие компоненты:

- Дроссельный клапан (под заказ только для всасывания под гидравлическим напором)

- Манометр на выходе

- Мембрану на корпусе основного насоса, благодаря которой удается избежать перегрева при нулевом расходе.

- Дисковый обратный клапан с возможностью осмотра или двухстворчатый обратный клапан в зависимости от модели станции.

- Дроссельный клапан на выходе

- Контур для ручного испытания с реле давления, манометром, обратным клапаном, шаровым клапаном .

Компенсационный насос имеет следующие компоненты:

- Шаровой клапан на всасывании (под заказ только для насосов под гидравлическим напором)

- Обратный клапан и шаровой клапан на выходе

- Контур для ручного испытания с реле давления, манометром, обратным клапаном, шаровым клапаном.

Прочие компоненты:

- Выходной коллектор

- -Соединение для заливного бака (только для насосов установленных на всасывании)

- Мембранный бак объемом 20 литров на подающем коллекторе.

- Реле давления информирующее о работе насоса.

Под заказ:

- Подготовка к подключению расходомера.

- Комплект расходомера.

- Набор комплектующих элементов с эксцентричным конусом со стороны всасывания.

- Дроссельная заслонка на всасывании.

Пульты управления

Пульт управления питающего насоса (электрического)

Каждый питающий насос оснащен собственным пультом управления с металлическом корпусе с классом защиты IP 54, где расположены компоненты для управления и контроля работы насоса.

Пуск двигателей прямой для двигателей мощностью до 18,5 кВт, а для двигателей мощностью 22 кВт и выше типа звездочка/треугольник с плавкими предохранителями, контакторами и таймером.

- Таймер для остановки насосов через 20 мин. (UNI 10779)

На передней панели пульта имеются:

- Рукоятка сетевого выключателя - Вольтметр и амперметр с переключателем - Переключатель «Ручной-0-Автоматический» с ключом, извлекаемым только в положении «автоматический» -Кнопки пуска/остановки - Сигнальные лампочки для сигнализации: наличия электропитания, насос в работе, насос не работает, нет напряжения, низкое давление, нет воды.

Пульт управления питающего насоса (дизельного)

Содержит электронный блок для управления дизельного двигателя

и зарядного устройства для пусковых аккумуляторов.

На передней панели пульта имеются:

- Рукоятка сетевого выключателя

- Передняя панель электронного блока

- Переключатель «Ручной-0-Автоматический» с ключом, извлекаемым только в положении «автоматический»

Пульт управления компенсационного насоса

Компенсационный насос оснащен собственным пультом управления с металлическом корпусе с классом защиты IP 54.

Контрольная панель (под заказ)

Устанавливается в контролируемом помещении и служит для сигнализации о сбоях в работе станции. Электропитание должно быть 220 В, визуально-звуковая сигнализация включается на 24 часа.
